High Tg Printed Circuit Boards (Tg >= 170 grāds – 210 grādi)

Inženiertehniskā-pakāpes termiskā pretestība lielai-slodzei, daudzkārtējai-pārplūdei un rūpnieciskai aparatūrai.

High Tg PCBs utilize modified epoxy resin systems with a glass transition temperature Tg >= 170°C (IPC-4101/126, /99 or equivalent high-performance specs). At temperatures exceeding Tg, standard FR-4 (Tg approx. 135°C – 140°C) shifts from a rigid glassy state to a rubbery state, accelerating Z-axis expansion and mechanical shear stress on plated-through holes (PTH). High Tg variants suppress Z-CTE (alpha_1: 45 – 50 ppm/°C; alpha_2: 220 – 250 ppm/°C) and elevate thermal decomposition threshold (Td >= 340 grāds ).

Pieejamie komplekti:1 līdz 24 slāņi (ciets)

Noliktavā esošie standarta lamināta zīmoli:Isola 370HR, Shengyi S1000-2, Panasonic R-1755 (vai līdzvērtīgs reģionālais augstas uzticamības ekvivalents pēc MK iesaldēšanas)

Tipiska Z-ass izplešanās mazināšana: Minimized barrel cracking through controlled drill-feed and direct metallization ratio >= 25 um vara sienas biezums.

Inženiertehniskais atbalsts:Bezmaksas stackup ieteikums un DfM izrakstīšanās-pirms rīku izveides.

Augsta-Tg svina-bez PCB

Pievienot izmeklēšanai

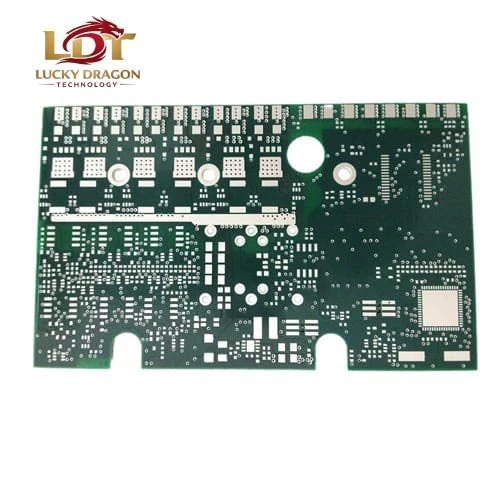

Augsta{0}}Tg daudzslāņu PCB

Pievienot izmeklēšanai
Halogēna{0}}bezmaksas augstas-Tg Tg PCB

Pievienot izmeklēšanai
180 grādu augsta-Tg PCB

Pievienot izmeklēšanai
170 grādu augsta-Tg PCB

Pievienot izmeklēšanai
Augsta-Tg FR-4 PCB

Pievienot izmeklēšanai

Tehniskās specifikācijas

Parametrs	Specifikācijas ierobežojums	Standarta / pārbaudes metode
Stikla pārejas temperatūra (Tg)	No 170 grādiem līdz 210 grādiem	DSC (IPC-TM-650 2.4.25)
Termiskā sadalīšanās (Td)	>= 340 grāds (5 masas zudums)	TGA
Z-Axis CTE (alpha_1/alpha_2)	45 ppm/grāds / 250 ppm/grāds (50-260 grādi)	TMA (IPC-TM-650 2.4.24)
Termiskais stress (lodēšanas pludiņš)	288°C >= 300 sekundes (bez atslāņošanās)	IPC-TM-650 2.4.13.1
Ūdens absorbcija	<= 0.10%	24 stundu iegremdēšana
Mizas stiprums	>= 0.70 N/mm (1 unce vara)	IPC-TM-650 2.4.8
Slāņu skaita diapazons	1-24 kārtas	IPC-A-600 2. klase/3. klase
Dēļa biezums	0,40 mm<= T <= 3.20 mm	Mehāniskā pielaide +/- 10%
Min. Trace/Space (iekšējais/ārējais)	3,5/3,5 milj (90/90 um)	Lāzera/LDI attēlveidošana
Min. PTH cauruma izmērs (pabeigts)	0,15 mm (mehāniski) / 0,10 mm (lāzera mikroviļņi)	Malu attiecība līdz 12:1
Virsmas apdare	ENIG, HASL-Bez svina, Immersion Silver, OSP, ENEPIG	IPC-4552 / IPC-4554

Galvenās iezīmes

Paaugstināta termiskā noguruma izturība

Notur vairāk nekā 1000 termisko ciklu (no -no 40 grādi līdz +125 grādiem darbības diapazons) bez mucas noguruma smaga vara jaudas sadalē.

Zema mitruma{0}}izraisīta atslāņošanās

Modificēta divējāda{0}}funkcionālā/daudzfunkcionālā epoksīda matrica novērš mitruma{1}}zibšņu veidošanos secīgas novada-brīvas plūsmas laikā (260 grādu pīķa profils).

Kontrolēta pretestības tolerance

Dielektriskā konstante (Dk=4.2 – 4,4 pie 1 GHz) cieši pakeš-kontrolēta, izmantojot sveķu-satura verifikāciju (+/- 1.5%), kas atbalsta ātrgaitas- vārtu vadītāja signālus līdzās jaudas plaknēm.

Saderība ar smago varu

Ko-lamināta iespēja līdz 3 uncēm ārējiem / 4 unces iekšējiem slāņiem apvienojumā ar termiskā reljefa dobuma frēzēšanu.

Lietojumprogrammas

sektors	Īpaša apakšsistēma	Termiskā / mehāniskā stresa profils
Spēka elektronika	Slēdžu{0}}režīmu barošanas avoti (SMPS > 2kW), invertora vadības paneļi	Nepārtraukta apkārtējā 85 grādi – 105 grādi, lokāli komponentu karstie punkti 130 grādi.
Automašīna	Iebūvēti-lādētāji (OBC), līdzstrāvas-līdzstrāvas pārveidotāji, motora fāzes kontrolleri	Saskaņā ar pārsega vibrācijas profilu, termiskā trieciena cikls atbilstoši AEC-Q100/103 vides prasībām.
Rūpnieciskā automatizācija	Servo piedziņas, PLC aizmugures plates, augsta{0}}blīvuma industriālie LED draiveri	Nepārtraukts darbs vairākās-maiņās, augsta apkārtējās vides temperatūra (70 grādu iekšējais pieaugums).
Telekomunikācijas	Bāzes stacijas RF jaudas pastiprinātāja (PA) nobīdes/vadības kartes	Jaukts termiskais blīvums, stingri mikrosloksnes pretestības ierobežojumi.

Pielāgošanas opcijas

Stackup pielāgošana:Ja ir iesniegtas izkārtojuma šķērsgriezuma prasības, ir pieejami hibrīdie kopumi (Augsta{0}}Tg kodols + zems{2}}zaudējums ārējais prepreg).

Vara sadalījums:Asimetrisks vara svērums, kas līdzsvarots ar termiskiem vara-zagļiem, lai novērstu locīšanu-un-saspiešanas laikā (< 0.5%).

Maska un leģenda:LPI lodēšanas maska (Taiyo PSR-4000. sērija, zaļa/melna/matēti melna) + karstumā-cietināta balta/dzeltena komponenta leģenda; ar lāzeru rakstīts sērijas/pakešu UID matricas kods.

Maršrutēšana un profilēšana:Maršrutēšanas maršrutētāja uzgaļa pielaide +/- 0.10 mm, V-skaldņa dziļuma kontrole +/- 0.1 mm atlikušais tīkla biezums (1/3 līdz 1/2 dēļa biezuma).

Kvalitātes kontrole

Ienākošā materiāla pārbaude:DSC stikla-pārejas pārbaude ienākošajiem lamināta partijas paraugiem pirms iekšējā-slāņa nobīdes.

Iekšējā-slāņa pārbaude:AOI (automātiskā optiskā pārbaude) uz 100% iekšējo slāņu līnijas platumam, kodinājuma atlikumiem un mikrošortiem.

Nospiediet-Ietilpināt/Stack Press Record:Izsekojamie hidrauliskās preses žurnāli (temperatūras līkne, rampas ātrums, turēšanas spiediena profils arhivēts uz partijas ID).

Pēdējais elektriskais un destruktīvais tests:

100% Flying Probe tests (vadīts ar tīklu sarakstu{1}}) vai Fixture Nail-gultas tests liela apjoma pasūtījumiem.
Mikrogriezuma analīze katrai paneļa partijai: pārklājuma biezums, lodēšanas pludiņa pārbaude un kodināšanas koeficienta krusteniskā{0}}pārbaude.

Atbilstība:IPC-A-600 3. klases atbilstības audita izsekojamība ir pieejama pēc pieprasījuma.

Ražošana un sertifikāti

Iekārtas profils

Vidēja{0}}līdz-stingras PCB ražošanas rūpnīca ar 45 000 m^2 ikmēneša jaudu.

Procesa izpildes un verifikācijas enkurs

Vizuāls/analītisks pierādījums:Batch microsection cross-section sample verified via optical metallography showing barrel copper wall thickness >= 25 um un void-bez sveķu pildījums.

Primārā procesa līnijas aprīkojums

Tiešās attēlveidošanas (LDI) līnijas:Orbotech/Mania līdzvērtīga augstas{0}}izšķirtspējas ekspozīcija
Secīgās laminēšanas preses:Vairāku dienu vakuuma termopreses ar slēgtas{0}}cilpas spiediena atgriezenisko saiti
Urbšana: Schmoll high-speed multi-spindle CNC drills (>150 000 apgr./min.)

Sertifikāti

ISO 9001:2015, IATF 16949:2016 (Automobiļu kvalitātes pārvaldības darbības joma), ISO 14001:2015, UL faila Nr. E-prefikss (UL94 V-0 liesmas novērtējuma sertificēts lamināta lietojums).

Iepakojums un piegāde

Iepakojuma standarts

Vakuuma-noslēgti ESD antistatiskie maisiņi ar mitruma-indikatora karti (MIC) un silikagela desikantu iepakojumiem (< 10% RH envelope), stacked in double-walled corrugated carton with custom foam corner dampening. Shelf life preservation: vacuum bag sealed up to 6 months.

Loģistika un apjoma rampas atbalsts

NPI izpildes laiks:5-7 darba dienas (panelizēts)
Skaļuma palielināšana{0}}:2–3 nedēļas pēc-pirmā raksta (FA) apstiprināšanas
Piegāde:FOB / EXW / DDP, izmantojot DHL/FedEx Express (prototipi) vai gaisa/jūras kravu paletēs liela apjoma ražošanai. Sērijas atbilstības sertifikāts (CoC) un materiāla dzirnavu pārbaudes ziņojums (MTR), kas iekļauts katrā sūtījuma kastē.

FAQ

J: Vai jums ir nepieciešami klienta -norādīti lamināta zīmoli (piemēram, Isola 370HR), vai arī izmantojat līdzvērtīgus materiālus?

A: Mēs esam noliktavā gan noteiktu zīmolu laminātus (Isola, Shengyi), gan kvalificētus IPC-4101/126 līdzvērtīgus reģionālos krājumus. Ja jūsu AVL ierobežo lamināta krustenisko aizstāšanu, ņemiet vērā zīmola bloķēšanu savā PO; pretējā gadījumā materiāla kvalitāte ir sertificēta katrai specifikācijas lapai.

J. Kāda ietekme uz{0}}augsta Tg materiāla sagatavošanās laiku salīdzinājumā ar standarta FR-4?

A: Nulles izpildes{0}}laika papildinātājs standarta skopām, izmantojot uzkrātās Tg 170 grādu loksnes. Nestandarta biezumi (-< 0.6 mm or > 2.4 mm) require 2 – 3 additional days for core allocation.

J: Kā jūs kontrolējat loku un vērpšanu uz smagiem -vara High Tg daudzslāņu dēļiem?

A: Vara sadalījuma balansēšana uz iekšējiem slāņiem un simetriskas prepreg simetriskas preses izkārtojums. Post-press hot-saplacināšanas armatūra tiek lietota malu attiecībām, kas pārsniedz IPC 3. klases ierobežojumus.

J. Vai materiālu ar augstu Tg līmeni var apstrādāt ar standarta SAC305 profilu, kas nesatur svinu{0}}?

A: Yes. Tg >= 170 grādu materiāli pieļauj maksimālo 260 grādu pārpludināšanu 30–40 sekundes standarta 6 reflow termiskā budžeta logi.

Pieprasīt cenas piedāvājumu

Iesniegšanas kanāls:Tiešās inženierijas pastkaste (aizsargāta ar NDA): (vai portāla augšupielāde ar automātisko-NDA pilnvaru).
Nepieciešamā pakotne/metadati:Gerber RS-274X vai ODB++, centraids/izņemt-un novietojiet failu (ja nepieciešama montāža), IPC klases prasība, mērķa apjoma līmenis (NPI pret partiju), materiāla Tg pakāpes izvēle, virsmas apdare, dēļa sakraušanas fails/biezuma ierobežojums, mērķa piegādes datums.
Inženierzinātņu pārskatīšanas process:Bezmaksas atsauksmes par DfM vaicājumiem, kopēšanas pieraksta-piezīmes un rindas-preces piedāvājums tiek piegādāts 12–24 darba stundu laikā.
